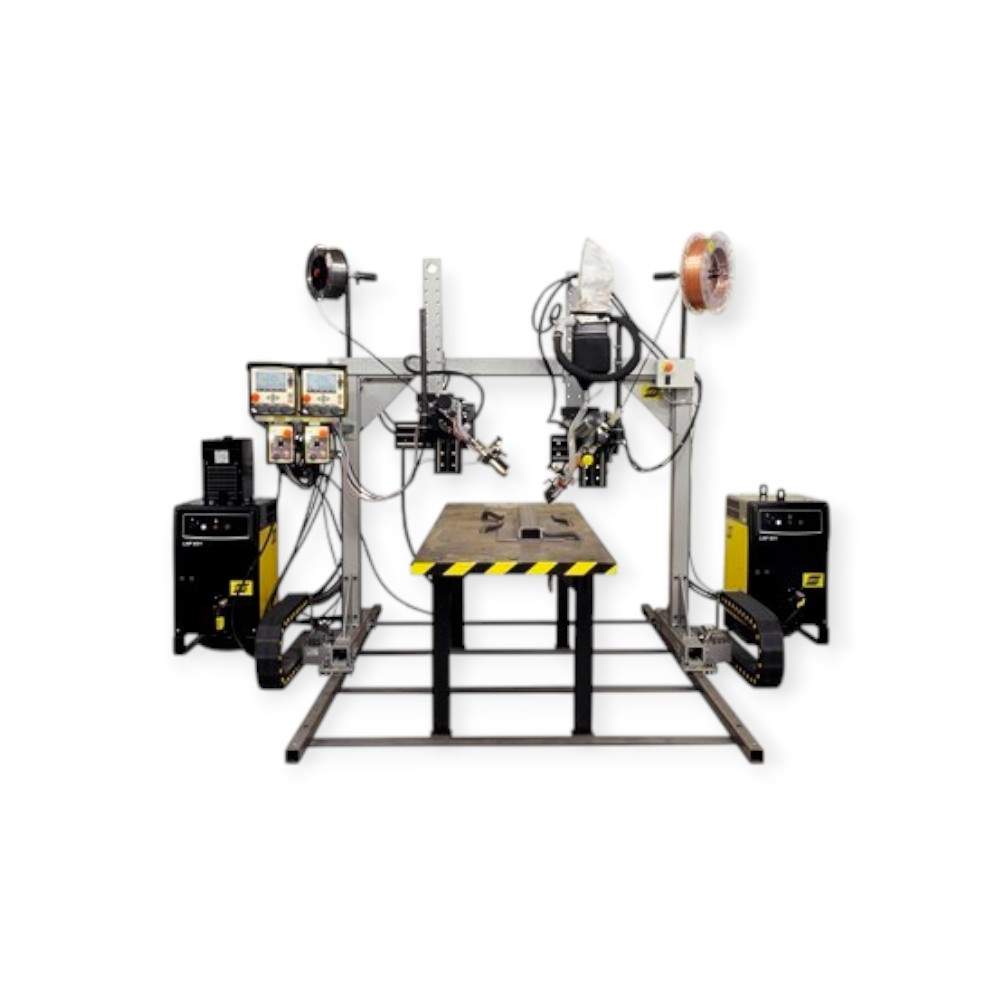

Für die mechanisierte Portalautomatisierung
Highlights
- Schnelle und flexible Möglichkeit zur Produktivitätssteigerung
- Ausgestattet mit A2-A6 PEK-Prozesssteuerung und A2-Schweißkopf für das mechanisierte UP- oder MIG/MAG-Schweißen
- Schweißung verschiedener Profile wie Doppel-T-, T- oder L-Träger und geraden oder konischen Bauteilen
- Verfügbar in vier Versionen (Portalbreiten): 1.730 mm, 2.100 mm, 2.500 mm und 3.000 mm
- Standardhöhe der Portalbeine aller Versionen: 1.500 mm
- Standardlänge der Bodenschienen: 3 m (leicht verlängerbar)
- Serienmäßige Motoren mit Doppelantrieb
- Maximale Traglast des Portals: 220 kg – bis zu zwei A2-Schweißköpfe, komplett mit GMH-Nahtverfolgung und OPC-Pulverabsaugsystemen
Spezifikationen
| Spezifikationen und Abmessungen | ||||
|---|---|---|---|---|
| Model | 1730 | 2100 | 2500 | 3000 |
| Max. Last | 220 kg
( 485 lbs ) |
220 kg
( 485 lbs ) |
220 kg
( 485 lbs ) |
220 kg
( 485 lbs ) |
| Fahrgeschwindigkeit | 0.2-1.9 m/min
( 8-75 in./min ) |
0.2-1.9 m/min
( 8-75 in./min ) |
0.2-1.9 m/min
( 8-75 in./min ) |
0.2-1.9 m/min
( 8-75 in./min ) |
| Standardschienenlänge | 3 m
( 9.8 ft ) |
3 m
( 9.8 ft ) |
3 m
( 9.8 ft ) |
3 m
( 9.8 ft ) |
| Außenwandhöhe | 1800-3500 mm
( 70.8-138.8 in. ) |
1800-3500 mm
( 70.8-138.8 in. ) |
1800-3500 mm
( 70.8-138.8 in. ) |
1800-3500 mm
( 70.8-138.8 in. ) |
| Manteldicke | 50 mm
( 1.96 in. ) |
50 mm
( 1.96 in. ) |
50 mm
( 1.96 in. ) |
50 mm
( 1.96 in. ) |
| Portalbreite | 1730 mm
( 68 in. ) |
2100 mm
( 83 in. ) |
2500 mm
( 98 in. ) |
3000 mm
( 118 in. ) |
| Min. Seitenabstand | 1450 mm
( 57 in. ) |
1450 mm
( 57 in. ) |
1450 mm
( 57 in. ) |
1450 mm
( 57 in. ) |
| Höhenschritt | 360 mm
( 14 in. ) |
360 mm
( 14 in. ) |
360 mm
( 14 in. ) |
360 mm
( 14 in. ) |
